新的電網改造工程“三相三線”供電方式增強了配電線路的絕緣水平，提高了供電可靠性，減少了線路損耗。但也經常發生單相接地故障，特別是在大風、暴雨、冰雹等惡劣天氣情況下，接地故障頻繁發生，嚴重影響了電網的正常運行。故障發生後，由於線長範圍廣，采用傳統的方法進行排查，很難快速準確查到故障點。

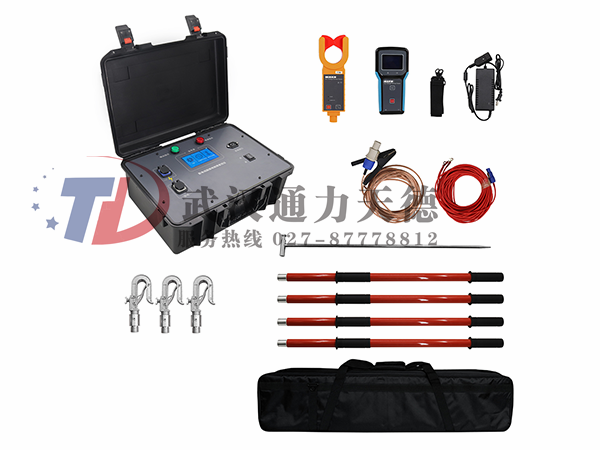

TDPWJC-6000 配網單相接地故障查找儀（也叫配電線路單相接地故障定位儀，架空線路接地故障定位儀），用於6kV、10kV、20kV、35kV架空線路單相接地故障點的查找。對於瓷瓶擊穿、避雷器擊穿等隱蔽性接地故障，查找快速，減小線路檢修人員的工作強度，省時省力，提高工作效率、供電可靠性和電力企業經濟效益。
2.1、適用於小電流接地係統配電網，檢測架空線路的單相金屬性接地、經電弧接地、經過渡電阻接地等多種高阻、低阻接地故障。
2.2、在線路停運後進行定位，特別適用於有電纜分支的故障線路。
2.3、施加高壓信號使故障重現，電流信號穩定，易於檢測。
2.4、采用高靈敏度傳感器，故障查找快速準確，故障點誤差不超過1米。
2.5、操作安全、可靠，操作人員通過絕緣杆操作，裝置內部設有過壓保護，確保操作安全。
2.6、過流保護：輸入電流大於保護定值5A，則內部保護電路動作，設備停止工作。
2.7、發射機（鉗表傳感器）和接收機（手抄器）無線通訊傳輸，安全可靠。
2.8、發射機（鉗表傳感器）可使用市電、逆變電源或發電機供電，發射機（鉗表傳感器）和接收機（手抄器）內置可充電鋰電池供電。
2.9、發射機（鉗表傳感器）體積小，重量輕；傳感器為體積重量最小化設計，方便沿線掛接；接收機為手持式設計。
2.10、接收機（或手抄器）采用大屏幕液晶顯示器，顯示電流值。方便直觀，便於讀數
3.1、信號源技術規格：
基準條件 | 23℃±5℃ |
輸出交流檢測電流 | 0-40±2mA |
輸出交流檢測電壓 | 0-3kV |
輸出直流接地阻抗電流 | 0-36±2mA |
輸出直流接地阻抗電壓 | 0-2.7kV |
接地阻抗電流精度 | ±1.0mA |
交流檢測信號輸出精度 | ±1.0mA |
輸出功率 | 有效最大輸出功率95W |
測量範圍 | 接地電阻≤120kΩ |
檢測線路長度 | ≤100km |
接地阻抗測量 | 0～120 kΩ |
接地阻抗測量精度 | 讀數5%±2kΩ |
信號回路開路保護時間 | ≤2S |
信號輸出回路完整性檢測保護時間 | ≤2S |
檢測信號波動告警門限 | ±2mA |
開路識別電流門限 | ≤2mA |
低電告警 | 24.5V |
欠壓斷電 | 23V |
無操作自動斷電時間 | 0.5～10Min |
顯示模式 | 點陣顯示，背光功能 |
額定工作電壓 | 25.9VDC |
工作電壓範圍 | 23-29.4V |
電池容量 | 29.4V/9AH |
電源維持時間 | 最大功率輸出>1.2小時 |
工作環境溫度 | 5℃~45℃ |
裝置尺寸 | L465*W345*H185 |
裝置重量 | 信號源9.65Kg |
3.2、鉗表與手抄器技術規格：
檢測方式 | 鉗形CT，積分方式 |
傳輸方式 | 433MHz無線RF傳送，傳輸距離約30m |
LCD尺寸 | 62mm×44mm |
裝置尺寸 | 長100mm×厚35mm×高204mm |
鉗口尺寸 | Ф50mm |
測量範圍 | 0.1mA～1200A（50Hz）；0.1 mA～200 mA（22Hz） |
采樣頻率 | 2次/秒 |
分 辨 率 | 0.1mA |
測試精度 | ±2%±5dgt （23℃±5℃，80%RH以下） |
數據存儲 | 200組，存儲過程中“MEM”符號指示， “FULL”符號閃爍顯示表示存儲已滿 |
線路電壓 | 線路帶電不超過35kV（帶絕緣杆操作） |
數據保持 | 檢測模式下按HOLD鍵保持數據，“HOLD”符號顯示，再按HOLD鍵取消保持 |
數據查閱 | “MR”符號指示，能上下翻閱所存數據 |
超量程溢出顯示 | “OL A”符號顯示 |
無信號指示 | 當手抄器未收到發射信號時動態顯示“NO SIGNAL- - - -”符號 |
自動關機 | 若不檢測時約15分鍾後，裝置自動關機 |
電 源 | DC6V 4節7號堿性電池，無線接收：5節1.5V5號堿性電池 |
電池電壓 | 當電池電壓低於5.4V時，電池電壓低符號“ |
裝置重量 | 鉗表和手抄器總重量2.5Kg（含絕緣杆和電池） |
工作環境溫濕度 | -10℃～40℃； 80%Rh以下 |
存放環境溫濕度 | -10℃～60℃； 70%Rh以下 |
幹 擾 | 不受433MHz同頻信號幹擾 |
絕緣杆尺寸 | 伸縮式令克棒0.9米/節（4節） |
絕緣強度 | AC 40kV/rms (絕緣杆與鉗芯之間) |
結 構 | 防滴漏Ⅱ型 |
