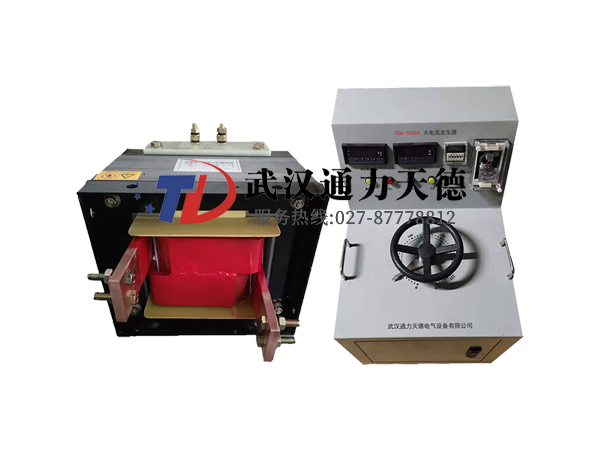

TDG-5000A 大電流發生器是一種作為檢驗用的電流源，對電器作熱穩定、動穩定試驗時低壓大電流電源，如空氣斷路器、接觸器、繼電器的溫升試驗及脫扣等。

單相大電流發生器測三相時，應分相進行；

大電流發生器由變壓器、調壓器和控製三部分組成。

1、電源接通前，應斷開“電源控製”開關，逆時針調回零位。

2、接通電源，將“電源輸入” A、N端子接入，將儀表端子連接外接電流互感器上，然後將“電流輸出”端子穿入電流互感器專用測試導線連至被測設備。

3、連接完畢後，合上“電源控製”開關，按下“啟動”按鈕，順時針調節所需試驗電流，然後按下“停止”按鈕，再次按下“啟動”按鈕，即可對被測開關，斷路器，母線進行特性試驗。

注：1、電流4000A以上多為分體式，可根據用戶要求設計生產。

　　2、10000A以上訂貨生產。

控製台參數：

容量：30kVA

電源電壓:380V    輸入電流：78A

調壓範圍：0-430V
