壓力釋放閥是油浸式變壓器的壓力保護裝置，是保護油箱的重要組件。若是壓力釋放閥係統出現故障，不能可靠開啟，會造成變壓器箱體及油枕的破壞；不能可靠關閉，則會造成變壓器油泄露，導致變壓器停運或發生重大事故。壓力釋放閥的運行可靠性，直接關係到變壓器的安全。

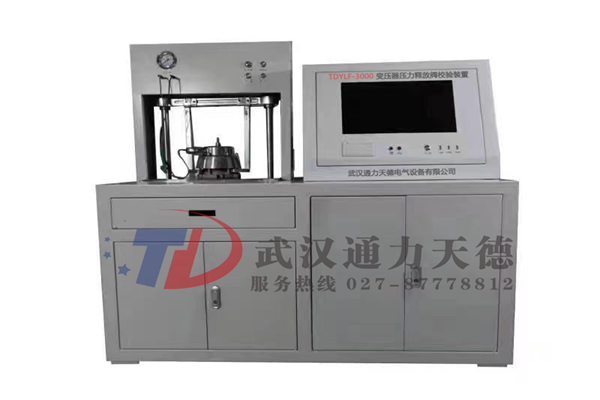

      檢測壓力釋放閥的引用標準是機械部JB7065-2015《變壓器用壓力釋放閥》和JB/T7069-2004《變壓器用壓力釋放閥試驗導則》。主要對以下項目開展檢測：外觀質量檢查、時效開啟壓力試驗、開啟壓力試驗、關閉壓力試驗、密封壓力及密封性能。TDYLF-3000 變壓器壓力釋放閥校驗裝置主要用於油浸式電力設備上壓力釋放閥的校驗，其模擬油浸式電力設備內發生故障時壓力釋放閥的動作機理，利用空氣壓力來測試壓力釋放閥的開啟壓力和關閉壓力.

2.1、壓力采集方式：動態自動實時采集

2.2、裝夾方式：電動壓緊。

2.3、修正功能： 設備具有獨立量傳和修正接口，可供第三方不拆卸現場整機校驗。

2.4、特殊壓力釋放閥校驗功能：可以滿足特殊類型及口徑壓力釋放閥的校驗。

2.5、動作特性校驗方式：通過壓力實時采集反映真實開啟和關閉壓力，實現無電接點測試。

2.6、密封性測試：壓力、密封時間參數自主設置，密封測試自動完成。

2.7、自動化程度：一次裝卡，自動完成時效開啟壓力值（有專用的時效開啟壓力窗口）、開啟壓力值、關閉壓力值、密封性能、信號接點檢測。

2.8、安全性能：安全保護措施完備，具有超壓保護、延時保護、過壓禁開啟保護。

2.9、超壓保護功能：具有超壓保護功能，避免壓力過高導致設備損壞。

2.10、延時保護功能：具有延時保護功能，避免校驗過程中對操作人員造成人身傷害。

2.11、過壓禁開啟保護功能：具有過壓禁開啟保護功能，避免因誤操作造成人身傷害。

2.12、校驗範圍 ：適用於國產及進口各種型號壓力釋放閥的校驗。

3.1、工作環境溫度： -10～+40℃

3.2、主機工作電源： AC220±10%V、50±1 Hz

3.3、空壓機工作電源：AC220±10%V、50±1Hz

3.4、主機功率： 400W

3.5、空壓機功率  5500 W

3.6、壓力檢測範圍  0～400 kPa

3.7、壓力顯示分辨率： 0.1 kPa

3.8、密封試驗壓力：10～150 kPa

3.9、密封試驗時間：5～180 min

3.10、進氣速率：25～40 kPa/s

3.11、測量口徑: Φ25-Φ130 mm

3.12、整機精度等級：0.5級

3.13、儲氣罐強度：0.8 Mpa

3.14、試驗介質：壓力釋放閥試驗介質為空氣

3.15、存儲容量：可無限存儲多組校驗數據

3.16、軟件同步顯示開啟、關閉壓力時間曲線

3.17、操作方式：微機測控

3.18、顯示方式：19吋真彩液晶顯示

3.19、主機尺寸：1400×700×1550 mm

3.20、主機重量：≤150kg

3.21、設備類型：帶輪台式設備、非便攜式裝置

3.22、外形尺寸：長度≤1400 mm，寬度≤700mm，方便進出電梯及試驗室
