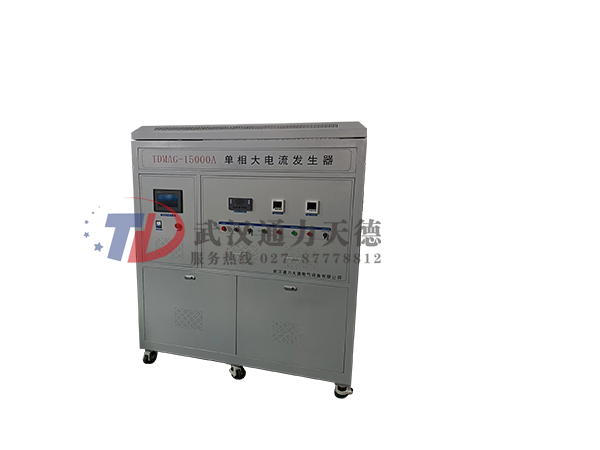

TDMAG-15000A单相大电流发生器是针对高低压开关研发的一款新型试验台，可供生产厂家或有关质检部门，为了保证安全，对开关进行过电流和温升测试。实验电流由两磁路大电流发生器送出，其中一磁路电流可由调压器来调节，二磁路由电源直接输入电压，是为了满足开关高倍瞬时额定电流，作短路保护试验而设置的，开关作低倍过载延时试验时，由单磁路调节试验即可。

      该试验系统由程控大电流控制台、电动调压器、单相大电流变压器及测量标准互感器及大电流联机线组成，成套试验系统必须连接完整，要求保护可靠。控制台、调压器、大电流变压器必须可靠接地！

2.1、80kVA程控大电流调节控制台

2.1.1、内置电动调压器额定容量：两磁路调压器40KVA*40KVA(总容量80KVA)

2.1.2、输入电压：380V

2.1.3、输出电压：0-400V

2.1. 4、输出电流：0-200A

2.1.5、噪声：≤70dB

2.1.6、控制台采用PLC控制电路，操作采用工业昆仑通态触摸屏可远程查看数据，满足常规零位合闸启动，过流脱扣、自动回零，出现意外情况急停功能。

2.2、DDG-15000A单相大电流变压器

2.2.1、设备容量：80kVA

2.2.2、输入电压：400V

2.2.3、额定输入电流：200A；

2.2.4、额定输出电流：0-15000A；

2.2.5、额定输出电压：0-5V；

2.2.6、冷却方式：自冷、户内装置；

2.2.7、线圈材质：初级H级丝包铜线，耐温度180度，次级为铜排输出

2.2.8、硅钢片材质：冷轧350变压器硅钢片

2.2.9、绝缘漆：TVB-2166耐高温树脂绝缘漆。

2.2.10、电压波动：±2%；

2.2.11、过载能力：20%（30S内）；

2.2.12、频率：50/60HZ；

2.2.13、噪音：40-65分贝；

2.2.14、效率：≥95%；

2.2.15、绝缘等级：H级；

2.2.16、温升：75K；

2.2.17、配套外连接输出铜排及软输出电缆。

3.3、高精度电流互感器

3.3.1、测量精度：0.5级

3.3.2、规格：15000A/5A

3.3.3、数量：1台

3.1、使用电源：380V±10%   50Hz

3.2、设备容量：80kVA

3.3、额定输入电流：200A；

3.4、额定输出电流：0-15000A（短时）；

3.5、输出电压：5V

3.6、电流测量精度：±0.5%

3.7、波形畸变率：3%

3.8、设备带有三相输出电压：AC 0-1400v可调.容量三相9KVA.

3.9、系统过流保护设定：额定容量的20%-100%范围内调节

3.10、具备零位启动和调压自动回零。。

3.11、恒流时间设定：1mS秒至9.9小时任意设定

3.12、本套设备额定电流和负载下可以运行5分钟.

3.13、海拔高度：≤1000m。

3.14、环境温度： -5℃ — +45℃。

3.15、环境湿度为25℃时，相对湿度不超过90%。
