TDGZ-3000電纜故障測試儀是我公司在電力工業快速進步的契機下，根據行業發展和市場需求，研發生產的電力電纜故障測試專用係統設備。其主要用於電力電纜開路、短路、接地、低阻、高阻閃絡性及高阻泄漏性故障的測試，以及同軸通信電纜和市話電纜的開路、短路故障的準確測試；還可以電波測速、測定線纜長度等，並可建立電纜檔案以便日常維護管理。

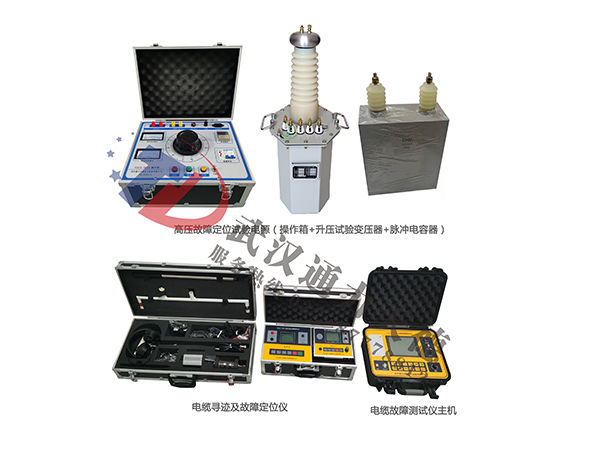

     該係統主要包含：TDGZ-3000電纜故障測試儀測距主機、TDGZ-3000電纜尋跡及故障定位儀主機及附件、TDGZ-3000 高壓故障定位試驗電源（變壓器+操作箱+電容器）三大部分。

二、TDGZ-3000電纜故障測試儀（測距主機）

2.1、產品概述

　　有線通信的暢通和電力的輸送有賴於電纜線路的正常運行。一旦線路發生障礙，不及時查出故障並迅速予以排除，就會造成很大的經濟損失和不良的社會影響。因而，電纜故障測試儀是維護各種電纜的重要工具。本儀器采用了多種故障探測方式，應用當代最先進的電子技術成果和器件，采用計算機技術及特殊性電子技術，結合本公司長期研製電纜測試儀的成功經驗而推出的高科技、智能化、功能全的全新產品。

　　TDGZ-3000電纜故障測試儀是一套綜合性的電纜故障探測儀器。能對電纜的高阻閃絡故障、高低阻性的接地、短路和電纜的斷線、接觸不良等故障進行測試，若配備聲測法定點儀，可準確測定故障點的精確位置。特別適用於測試各種型號、不同等級電壓的電力電纜及通信電纜。

2.2、產品主要功能和特點

2.2.1、功能齊全

測試故障安全、迅速、準確；儀器采用低壓脈衝法和高壓閃絡法探測，可測試電纜的各種故障，尤其對電纜的閃絡及高阻故障可無需燒穿而直接測試；如配備聲測法定點儀，可準確測定故障的精確位置；

2.2.2、測試精度高，儀器采用高速數據采樣技術，A/D采樣速度為100MHz，使儀器讀取分辨率為1m，探測盲區為1m；

2.2.3、智能化程度高測試結果以波形及數據自動顯示在大屏幕液晶顯示屏上，判斷故障直觀；並配有全中文菜單顯示操作功能，無需對操作人員作專門的訓練；

2.2.4、具有波形及參數存儲、調出功能；

2.2.5、采用非易失性器件，關機後波形、數據不易失；

2.2.6、具有雙蹤顯示功能；

2.2.7、可將故障電纜的測試波形與正常波形進行對比，有利於對故障進一步判斷；

2.2.8、具有波形擴展比例功能；

2.2.9、改變波形比例，可擴展波形進行精確測試；

2.2.10、可任意改變雙光標的位置，直接顯示故障點與測試點的直接距離或相對距離；

2.2.11、具有根據不同的被測電纜隨時修改傳播速度功能；

2.2.12、小體積便攜式外形，內裝可充電的電池供電，方便攜帶和使用。

2.3、主要技術參數

2.3.1、應用範圍及用途

儀器可測試各種型號的電力電纜（電壓等級1KV～35KV）和市話電纜、調頻通信電纜、同軸電纜及金屬架空線路上發生的短路、接地、高阻泄漏、高阻閃絡性故障和電纜的斷線、接觸不良等故障；並可測試電纜的長度和電波在電纜上的傳播速度。

2.3.2、最遠測試距離：15Km（明線可達100千米）

2.3.3、探測盲區：　　1m

2.3.4、讀數分辨率：　1m

2.3.5、功耗：　　　　5VA

2.3.6、使用環境溫度　0℃～＋40℃；（極限溫度　－10℃～＋50℃）

2.3.7、相對濕度　　40℃（20～90）%RH

2.3.8、大氣壓強　　（86～106）Kpa

2.3.9、體積：275×220×160mm3    3.10、重量：1.8kg

三、TDGZ-3000 電纜尋跡及故障定位儀

3.1、產品概述

本儀器是由發射機、接收機、磁感應探測棒、定位探測架等組成。是光纜、電纜故障定位測試的專用儀表，適用測試對象為具有金屬導體（線對、護層、屏蔽層）的各種光纜、電纜。其主要功能為對地絕緣不良點的定位測試，線纜路徑的探測以及線纜埋深的測試。

3.2、產品主要功能和特點

3.2.1、接收靈敏度高

3.2.2、靜態漂移低

3.2.3、定位精度高

3.2.4、抗幹擾能力強

3.2.5、液晶屏顯示信號及狀態

3.2.6、內置鋰電池供電，並配有充電器

3.3、產品主要技術參數

3.3.1、尋跡定位距離：<1Km

3.3.2、定位阻抗範圍：0－1kΩ

3.3.3、定位精度：<±10cm

3.3.4、埋深探測：<3m

四、TDGZ-3000高壓故障定位試驗電源（變壓器+操作箱+電容器）

4.1、產品概述

該係列高壓試驗電源適用於供電企業、大型工廠、冶金、發電廠、鐵路交通、郵電部門、科研單位等，是電力檢修、維護的必需設備。該設備由操作箱、試驗變壓器、電容三部分組成，對各種高壓電氣設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣強度試驗，也可對電力線纜等故障檢測提供高壓信號電源。

4.2、產品使用安全要求

無論是試驗過程中或使用期間，在接觸電容器之前,必須用接地棒將電容器可靠放電，然後把電容器的各端子短接起來並接地；電容器試驗後，必須用裸銅線將電容器的各端子間及與外殼間(如果是鋼板外殼)矩接起來；短接線應一直保留到下次使用時拆除。

4.3、產品主要技術參數

4.4、產品使用環境

安裝運行地區的海拔高度不超過1000m，環境溫度為-40℃～+40℃。

4.5、產品主要配置清單
