本儀器是主要針對直流係統接地故障而研發設計的檢測儀器，具有高阻接地、交流竄電、 電池接地定位、直流互竄功能，直流對地電容等功能和性能明顯優越於傳 統的接地查找裝置。

目前光伏發電站、鐵路行業直流電源係統電壓等級為 1000V 以下的直 流電源接地故障查找的核心問題是現場幹擾大。在不同的直流電源和不同 的工作狀態下測量,抗幹擾性差，導致許多產品誤測誤判，這是該係列產品的缺點，也是最普遍的現象。我們的產品之所以能夠迅速立足該市場， 是因為成功解決了幹擾問題。TDZJC-3000 便攜式直流接地故障查找儀（分體式） 采用相位超前處理技術和數據轉移算法技術研製生產。本產品介於在線式 和便攜式兩大類型之間,使用方法為便攜式,性能為在線式。該儀器具有檢 測靈敏度高、抗幹擾能力強、體積小、重量輕、使用方便等特點。查找直流係統接地故障時，不需要斷開電源，可實現接地點定位。儀器能檢測直 流係統接地電阻阻值和接地方向，為電力直流係統接地故障的查尋與定位提供適用可靠的高準確性探測儀器。

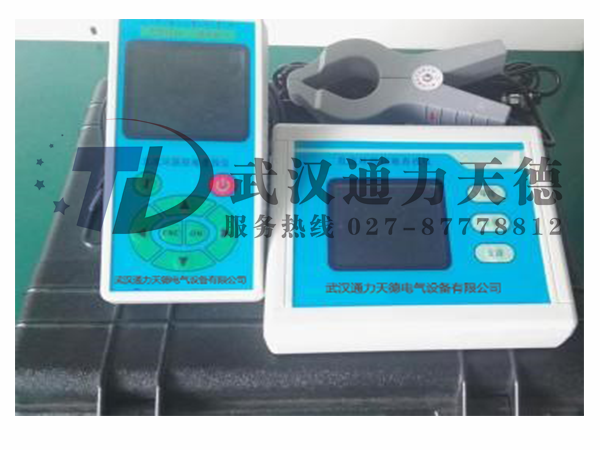

1、本儀器分信號發送器（分析儀）和接收器（定位儀），分析儀直接從母線上取電,不需外接交流或使用電池供電,操作更加方便；

2、解決了絕緣狀態不好的虛接地，高阻接地、多點接地、單點接地、小電阻接地、直接接地、混線接地、環路接地、電容接地、交流竄電接地、晶體管隔離接地等所有故障；

3、完全排除直流係統接地故障,不受現場分布大電容的幹擾,準確無誤地將故障鎖定在最小範圍內並定位；

4、準確指示接地信號電流方向，語音解說，快速查找接地故障點；

5、準確檢測線路泄露電流的大小和相位，根據接地故障點前後泄露電 流的大小及相位驟變，快速準確定位故障點；

6、1000V 以下的直流係統共用一套直流接地分析儀，沒有對直流電壓 有其他特殊的要求；

7、信號輸出功率：＜0.01W，內設限流保護，對繼電保護、 自動化裝置、操作回路沒有任何影響，使用安全；

8、紋波分析與數字示波器功能：采用頻譜分析功能，解決各種幹擾號，查看各種檢測信號和回路的波形信息；

9、智能電流鉗， 自動檢測電流鉗開、閉狀態，大、小鉗口通用；

10、能適應交、直流竄電引起的接地，環網供電接地，二極管隔離供電接地，高阻接地；

11、不用安裝，不用停電，不甩線、不解線、不用搖絕緣，快速定位接地故障；

12、根據不同的絕緣狀態、對地阻抗、對地電容、 自動識別信號，並 自動選擇最佳信號。

13、人性化的智能觸控界麵，操作簡單，豪華外包裝，攜帶方便。

3.1、分析儀

3.1.1、工作電壓：直接從母線上取電(工作電壓為 20-300V)

3.1.2、電壓測量範圍：300V以下直流電源係統

3.1.3、電壓測量精度：≤0.5% 測量交流接地電壓範圍： 0-300V；

3.1.4、交流測量精度：≤0.1V

3.1.5、信號頻率：≤ 0.5Hz

3.1.6、最大信號電流：≤10%Un

3.1.7、查找接地時係統對地電壓波動：≤10%Un

3.1.8、電橋工作方式：不平衡橋

3.1.9母線接地電阻檢測範圍：0-999.9 k Ω

3.1.10、母線接地電阻測量精度：≤10%±1k Ω

3.1.11、對地電容:0-500UF

3.1.12功耗：小於 10W

3.1.13、外型尺寸（長×寬×高）：200*145*46（mm）

3.1.14、參考重量：1 ㎏

3.1.15適應溫度：-10℃-+50℃

3.2、定位儀

3.2.1、工作電壓： 2 4 V（鋰電池工作）

3.2.2、支路接地電阻檢測範圍： 0-999.9 k Ω

3.2.3、支路接地電阻測量精度： 0-500k Ω  ≤10%±2k Ω，500-1000k Ω 顯示具體數值

3.2.4、測量支路接地電流分辨率： 1 uA

3.2.5、抗分布電容：大於 500 k Ω  最大電容影響值：小於 3 0UF

3.2.6、漏電流檢測靈敏度：小於 0.005mA

3.2.7、檢測波形：  12S

3.2.8、測量準確率：100%

3.2.9、電流測量範圍：0mA-600A

3.2.10、電流測量精度：0.01mA

3,2,11、報警方式：語音、圖形、數據、接地方向

3.2.12功耗：小於 1W

3.2.13、外型尺寸（長×寬×高）：180*100*40（mm）

3.2.14、參考重量：1 ㎏

3.2.15、適應溫度：-10℃-+50℃

3.2.16、工作電源：鋰電池供電,連續工作大於 10 小時

3.3、信號源參數

3.3.1、信號源最大電流≤800uA

3.3.2、信號源最大功率≤0. 0 1W

3.3.3、信號源最大頻率≤ 0 .5Hz

3.3.4、信號源最大峰值≤5Vpp

3.3.5、信號源最大穩定度≤1%
