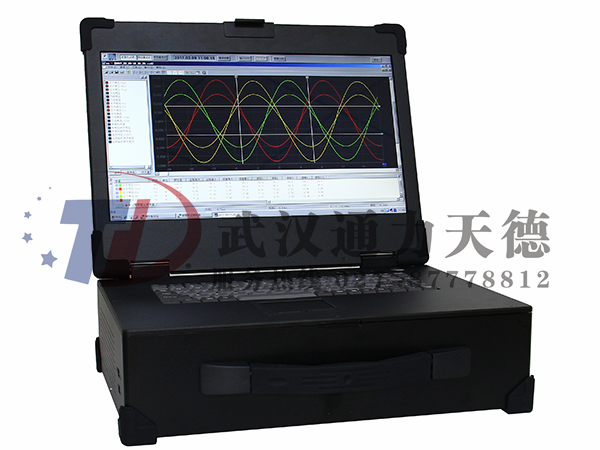

TDDJY-6000 便攜式電量記錄分析儀（也叫錄波儀），是集成了電氣試驗、故障錄波、綜合電力監測功能的便攜式儀器，采用一體機結構，內置高性能的處理、采集、運算和通訊組件，實現了先進的數據處理能力，可用於電力係統各個環節的穩態測量和暫態記錄分析。

TDDJY-6000 便攜式電量記錄分析儀（也叫錄波儀），配置了多種模擬通道，全部采用電氣隔離技術，隔離耐壓達DC3000V；模擬通道類型包括交流電壓、交流電流、直流電壓、直流電流、轉速信號等，覆蓋了電力係統各個環節的電氣信號類型。開關輸入信號類型包括有源、無源兩種。開關輸出信號為繼電器節點。

TDDJY-6000 便攜式電量記錄分析儀（也叫錄波儀），具備功能完備的集成軟件，包括了錄波、試驗、監測、長時記錄等功能。配套提供的遠程機（上位機）軟件可通過局域網與錄波儀連接，實現設備的遠程操作。

2.1、實時監測：錄波儀接入了16路模擬量、16路開關量。實時顯示波形、諧波、矢量圖，並實時計算模擬量有效值、派生量（頻率、有功、無功、功角、零序、負序等）。

2.2、發電機電氣試驗：多種發電機特性測試試驗項目，包括發電機空載試驗、短路試驗、頻率特性、進相試驗、甩負荷試驗、轉子交流阻抗、同期裝置校驗等，以及勵磁調解器的各項試驗，例如階躍試驗、滅磁試驗、零起升壓試驗等。

2.3、故障錄波：具備完整的故障錄波器功能，按預定義的故障判據監測實時信號，在符合判據時啟動波形錄製。可在電力係統發生故障時，自動準確地記錄故障前、後過程的各種電氣量的變化過程。

2.4、長時錄波：長時間連續記錄模擬量的波形和有效值、開關量狀態。最長可記錄31天，最高可選采樣頻率為10kHz。

3.1、常規參數

                             表3.1 常規參數

3.2、 模擬通道

錄波儀裝有8個模擬信號處理模塊，每個模塊由2路模擬通道組成。

                                 表2.2 模擬通道

模塊種類詳見“附錄A”，模擬通道輸入特性詳見“附錄B”。

8個模塊的通道類型、測量範圍，可根據用戶要求調整，或根據用戶要求提供其他種類模塊。

3.3 、派生量

錄波儀最多可設置24路派生量，各類型的準確度如表2.4所示。派生量的具體類型及設置參見“6.1 參量設置-派生量”。

表3.3 派生量

3.4、 開關量通道

錄波儀最多可接入16路開關量（有源節點外部電壓範圍參見表2.4）。也可根據用戶要求配置有源節點的電壓範圍。

                                  表3.4 開關量通道

3.5、轉速通道

錄波儀可以測量3種轉速信號（可提供DC-5～0V的偏置電壓）：

◆ 1:1信號

即發電機轉子每旋轉一周發生一個脈衝信號。例如，在軸上刷一條反光漆，使用光電傳感器輸出的信號。

此時應將麵板上的撥動開關撥至1：1處，並通過調節偏置旋鈕，使得脈衝信號基本達到正負對稱。傳感器輸出的脈衝信號可以使用示波器觀察，也可以將其並聯至錄波儀的DC±300V，用“實時波形”功能觀察。例如，觀察到脈衝信號Vpp為1～5V，則應將偏置旋鈕調至-3～-2V位置，使得脈衝信號產生有效的過零點。

◆  1：60信號

這種信號來自60齒的齒輪盤，發電機轉子每旋轉一周發出60個信號。對應的，使用的一般是鐵磁類型的傳感器，發生的是正弦電壓信號。此時偏置旋鈕應該置於0位。

◆  脈衝數等於極對數

轉子上的測速齒輪盤的齒數與機組的極對數相同，這種情況一般出現在水輪機組上。此時應將麵板上的撥動開關撥至1：1處，並在參量配置中設置極對數，詳見“6.1 參量設置-模擬量”。 偏置旋鈕應根據轉速傳感器的類型和信號的形態做具體的調節。

使用錄波儀的“實時波形”功能觀察到的轉速通道的波形，不是轉速傳感器輸出的原始信號，而是經過錄波儀轉速通道處理後得到的鋸齒波。如果轉速信號正常，且配置正確，應生成穩定的鋸齒波，並且轉速值、發電機功角值正常。轉速信號的Vpp高於1.0V，且有穩定的過零點，即可正常測量。
