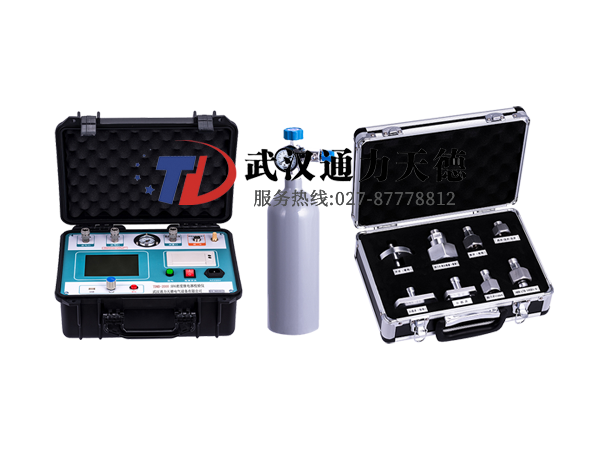

本產品是一種智能化的SF6氣體密度繼電器校驗儀器。該校驗儀采用高精度壓力傳感器及高速率A/D轉換器，結合32位高性能微處理器能對各種SF6氣體密度繼電器進行性能校驗，能準確測量信號動作時當前溫度下的壓力值，自動完成任意環境溫度對20℃時的標準壓力換算，並具有打印、存儲和Ｕ盤轉存功能，同時自動識別測試過程中的故障。本產品攜帶方便、操作簡單、測試精度高、穩定性強、可靠性好，體現了儀器“智能型”的特點。

1.測試精度高：核心元器件采用進口器件，集成程度高、精度高、重複性好、

可靠性高。

2.高度智能化：校驗過程無需恒溫室，在任意有效溫度範圍內均可對SF6氣體

密度繼電器、壓力表進行校驗。運用壓力與溫度動態補償算法，自動完成壓力測量和20℃等效壓力值轉換，並顯示當前溫度下的壓力、20℃時的等效壓力，徹底解決SF6氣體密度繼電器現場校驗難的難題。

3.功能強大：能同時測試一組報警信號、二組閉鎖信號，並具有常溫壓力表校驗和20度壓力表校驗功能。

4.人機界麵友好：配置大屏幕中文液晶屏和旋轉鼠標人機接口，操作簡單、界

麵美觀、所有參數及狀態一目了然。測試過程儀器自動完成，無需人工幹預，避免繁瑣的人工氣路調節操作。

5.配套過渡接頭全：本產品為便攜式儀器，配備多種型號過渡接頭，大多數型號開關密度繼電器不用拆卸即可進行現場校驗，是SF6密度繼電器校驗的最佳選擇。

6.耗氣量少：校驗過程中耗氣量極少，不浪費SF6氣體，測試成本低，無汙染。

7.支持數據存儲：儀器內置存儲器，即時保存試驗結果，具有掉電數據保存功

能，隨時查詢和打印曆史試驗數據。

8.支持報表打印：漢字報表式打印測試結果，並對試驗結果進行智能分析。

9.時鍾修改：具有在線修改係統時鍾的功能。

10.U盤轉存：支持U盤轉存試驗數據，通過PC機進行讀取，操作簡便快捷。

11.PC機軟件功能強大：PC機應用軟件功能強大，操作簡單，實現數據分析、保存、打印並生成完備測試報告，便於數據集中管理。

1. 工作電源：AC220V/50Hz

2.儀器功率：50W

3.儀器精度：0.2級

4.壓力校驗範圍：0～1MPa

   壓力校驗分辨力：0.001MPa

5.溫度測量範圍：-20℃～80℃

溫度測量分辨力：0.1℃

6.工作濕度：£90%RH

7.校驗對象：單報警、單閉鎖、單報警單閉鎖、單報警雙閉鎖

8.SF6氣體密度顯示方式：被測環境下的壓力、20℃時的等效壓力

9.顯示方式：320×240液晶屏

10.操作方式：旋轉鼠標（一鍵飛梭）輸入

11.打印機型：高速微型打印機

12.打印方式：漢字報表式打印

13.存儲容量：同時存儲150組試驗結果

14.主機尺寸：400×320×160(mm3)   質量：6.2kg

       附件箱尺寸：400×370×200(mm3)   質量：4.8kg
