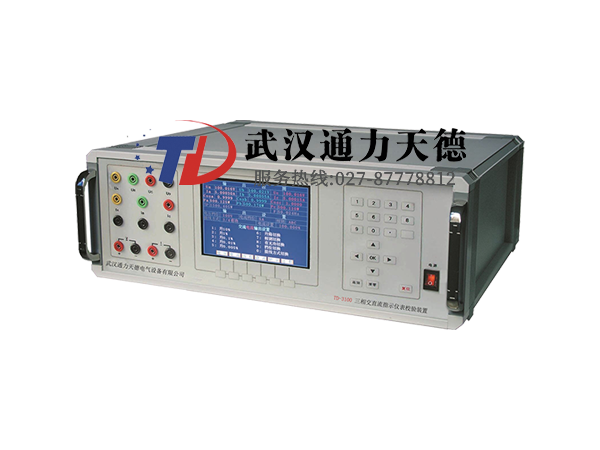

本裝置是按照檢定規程JJG124－2005《電流表、電壓表、功率表和電阻表檢定規程》的要求而設計的三相表源一體化裝置。裝置中表的核心技術用的是數字信號處理器（DSP）和16位高速模數轉換器組成的高精度工頻交流采集器；源的信號部分用的是DSP和16位高速數模轉換器組成可控製的正弦波、畸變波信號源。

裝置具有精度高、工作穩定可靠、操作方便靈活等特點。

1 可半自動或手動檢驗電力係統中各種工頻電表（電壓表、電流表、功率表、頻率表、功率因數表、相位表）的基本誤差，電壓、電流、波形、功率因數等影響量引起的改變量等。

2 電源部分可生成具有2～31次諧波的畸變波，諧波個數、次數、幅度以及諧波對基波的相位均可程控。

3功放的工作頻帶為40HZ～1kHZ，有良好的線性。電流功放為恒流源，電壓功放為恒壓源。由於重量輕，本裝置更適合於現場校驗使用。

4 設有RS-232接口。通過上位機軟件（選件），由計算機控製本裝置可進行自動或手動檢驗，並對結果進行處理和管理。

5 設有大容量的非易失性存貯器，可存貯300塊被檢儀表的檢測原始數據，以供查閱和上傳。

主要技術指標

1  交流電壓量程　　50V、100V、200V、400V、800V  　  最大輸出容量　20VA；

2  交流電流量程　　0.5A、1A 、2.5A、5A、10A、20A　　最大輸出容量　20VA；

3  交流電壓、電流調節範圍 0～120% FS（800V量程0～105% FS）， 調節細度 5×10-5；

4  工頻交流電壓、電流準確度       0.05% FS；

5  有功功率（50V～400V）準確度    0.05% FS；

6  無功功率（50V～400V）準確度    0.1% FS；

7  電流對同名相電壓的相位準確度　 0.050；

8  頻　率　　調節範圍 45～65HZ，   調節細度 0.001HZ，調定值準確度 5×10-5；

9  相　位　　調節範圍0～359.990，  調節細度 0.010；

10 交流電壓、電流輸出波形失真度　　  ≤0.3%；

11 交流電壓、電流及功率輸出穩定度　  ≤0.01% FS /60s；

12 諧波2～31次，幅度0～20%，各次諧波相位細度0.010·N（N為諧波次數）；

13 直流電壓量程 75mV、75V、150V、300V、500V、1000V   最大輸出容量20W；

14 直流電流量程　0.5A、1A、2.5A、5A、10A、20A        最大輸出容量20W；

15 直流電壓、電流調節範圍0～120% FS（1000V量程0～105% FS），調節細度5×10-5；

16 直流電壓、電流輸出穩定度　   ≤0.01% FS /60s（峰－峰值）；

17 直流電壓調定值準確度　　　　　　     　0.05% FS；

18 直流電流調定值準確度　　　　　       　0.1% FS；

19 直流75mV輸出（負載≥5Ω）準確度       0.1% FS；

20 工作電源　 單相220V±10%，　50HZ±5%；

21 使用環境　 溫度200C±100C，　相對濕度≤85%RH；

22 體積重量　 約460×430×185mm3，　20kg（豪華型機箱24kg）。
