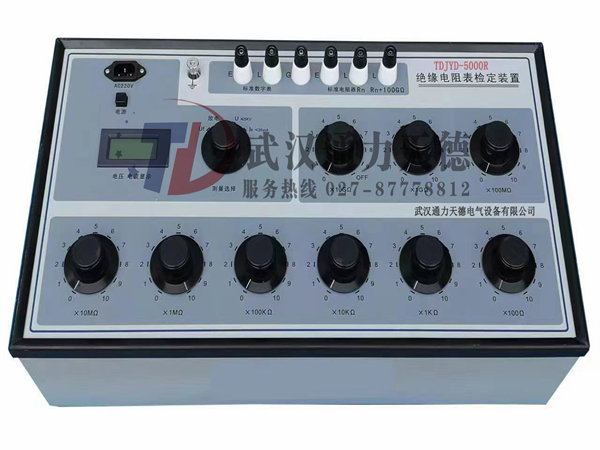

TDJYD-5000R 絕緣電阻表檢定裝置是依據JJG1005—2019《電子式絕緣電阻表檢定規程》、JJG622—1997《絕緣電阻表（兆歐表）檢定規程》的有關檢定項目要求，並參考電力行業標準DL/T845.1—2004《電子式絕緣電阻表》通用技術條件中的相關內容設計製造的專用設備，用於檢定電子式絕緣電阻表的示值誤差、跌落電壓（Ud）,短路電流。與本公司生產的恒速器（TDHS-I型）配合可檢定指針式兆歐表的示值誤差、開路電壓（Uk）、中值電壓（Uz）、峰值電壓（Uf）。具有結構緊湊、性能穩定、使用方便等特點。是各工礦、企事業單位用來檢定各類絕緣電阻表的理想設備。

1、本檢定裝置體積小，重量輕，便於攜帶和搬運。

2、產品具有測試精度高，結構緊湊、性能穩定、使用方便等特點。

2、本絕緣電阻表檢定裝置主要用來檢定額定電壓≤5000V的各類絕緣電阻表，也可在絕緣電阻表生產、修理中作標準器具。

3、其電阻器部分可單獨使用。數字表部分可測最高8000V的直流電壓。

㈠  標準數字表

1、測量範圍：電壓為自動量程分兩檔：0～2000V  ；1000～5000V

             短路電流：0～20mA

2、基本誤差：

3、數字表的響應時間約25秒。

㈡ 標準電阻器

1、標準電阻器由一隻100GΩ和九個電阻盤組成即：

100GΩ+9×104 MΩ+10×（103+102+10+1+0.1+0.01+0.001+0.0001）MΩ，

阻值範圍：0～201111.1110MΩ，最小步進100Ω，最高耐壓5kV。

2、各十進盤的等級指數和最高使用電壓或電流

3、殘餘電阻值小於1Ω，變差不大於0.1Ω。

4、環境參考條件：20+2-3 ℃，相對濕度：50%±10%.

5、標稱使用環境:溫度23±5℃，相對濕度：25%～60%。

6．線路對外殼的絕緣電阻：≥1×1011Ω。

7．線路對外殼的絕緣強度應能承受50Hz正弦波電壓8KV一分鍾試驗。

8、電源電壓: AC220V   50HZ。

9、外形尺寸：600mm×330mm×220mm。

10、重量：約10kg。
